Description:
This is a basic home climat control solution simple enough to implement and use.
Hardware needed:
-NodeMCU v.3 Wi-Fi Microcontroller
-DHT22 Temperature/Humidity Universal Senasor
-One channel 5VDC/220-250VAC relay
Basic Home Climat Control Example
Project Description
Contents(show/hide sectioms with the left mouse click on topics below):
ESP8288 wiring and programming:

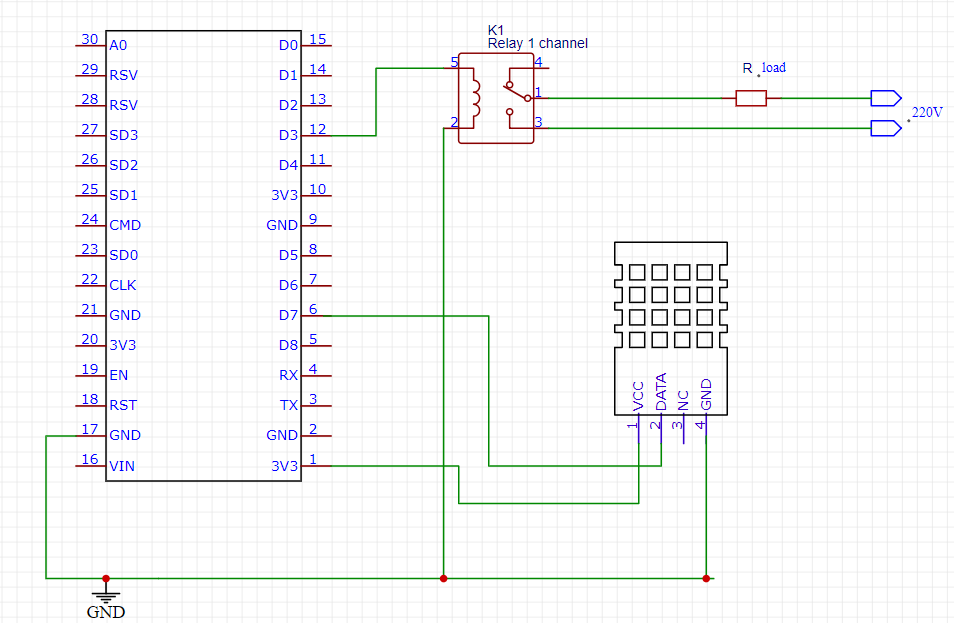

Here is a wiring diagram
#include<ESP8266WiFi.h>
#include<DHT.h>
#include<EEPROM.h>
#define DHTPIN D7
#define DHTTYPE DHT22
WiFiServer server(80);
WiFiClient client;
DHT dht(DHTPIN, DHTTYPE);
int ledPin = D3;
int value = LOW;
int i = 0;
int pos1, pos2;
int temp = 0, humid = 0;
bool Auto = false;
int x;
int setTemp = 0;
int clk = 0;
String conStatus = "", showForm = "hidden";
String wifiid = "", wifipass = "ddd";
String prefix = "";
String refresh_page = "";
//const char* ssid = "test"; //your WiFi Name
//const char* password = "crisismanagement01"; //Your Wifi Password
void writeString(char addr, String data)
{
int _size = data.length();
int i;
for (i = 0; i < _size; i++)
{
EEPROM.write(addr + i, data[i]);
}
EEPROM.write(addr + _size, '\0'); //Add termination null character for String Data
EEPROM.commit();
}
String read_String(char addr)
{
int i;
char data[100]; //Max 100 Bytes
int len = 0;
unsigned char k;
k = EEPROM.read(addr);
while (k != '\0' && len < 500) //Read until null character
{
k = EEPROM.read(addr + len);
data[len] = k;
len++;
}
data[len] = '\0';
return String(data);
}
void wifiConnect(String ssidStr, String passStr)
{
WiFi.mode(WIFI_STA);
int i = 0;
char ssidBuf[ssidStr.length() + 1]; ssidStr.toCharArray(ssidBuf, ssidStr.length() + 1);
char passBuf[passStr.length() + 1]; passStr.toCharArray(passBuf, passStr.length() + 1);
const char* ssid = "test"; //your WiFi Name
const char* password = "crisismanagement01"; //Your Wifi Password
WiFi.begin(ssidBuf, passBuf);
while (WiFi.status() != WL_CONNECTED) {
Serial.println(WiFi.status());
delay(500);
i++;
if (i == 30) {
IPAddress ip = WiFi.localIP();
conStatus = "wi-fi not connected "+(String)ip[0] + "." + (String)ip[1] + "." + (String)ip[2] + "." + (String)ip[3]+" error: "+(String)WiFi.status();
WiFi.mode(WIFI_AP);
return;
}
}
IPAddress ip = WiFi.localIP();
WiFi.mode(WIFI_AP_STA);
delay(500);
conStatus = "wi-fi connected: " + (String)ip[0] + "." + (String)ip[1] + "." + (String)ip[2] + "." + (String)ip[3];
}
void setup()
{
EEPROM.begin(512);
pinMode(ledPin, OUTPUT);
digitalWrite(ledPin, LOW);
Serial.begin(115200);
server.begin();
wifiid = read_String(10);
wifipass = read_String(60);
//WiFi.mode(WIFI_AP_STA);
wifiConnect(wifiid, wifipass);
WiFi.softAP("ESP8266", "yourpassword");
}
void loop()
{
//Serial.println(Auto);
//Serial.println(wifiid);
//Serial.println(wifipass);
if (Auto)
{
delay(1);
if (clk >= 15000) {
clk = 0;
temp = dht.readTemperature();
delay(50);
if (temp >= setTemp + 2) {
value = LOW;
digitalWrite(ledPin, LOW);
}
if (temp <= setTemp - 2) {
value = HIGH;
digitalWrite(ledPin, HIGH);
}
}
clk++;
}
//-----------------------------------------
if (!client) client = server.available();
if (!client) return;
i = 1;
while (!client.available())
{
delay(1);
i++;
if (i == 3000) {
i = 0;
client.stop();
return;
}
}
client.setTimeout(500);
String request = client.readString();
// Serial.print(request);
char inputChar;
String strDig = "";
for (int k = 0; k < 15; k++) {
inputChar = request[k]; if (isDigit(inputChar)) strDig += inputChar;
}
if (strDig.length() > 0)x = strDig.toInt();
// Serial.println(x);
temp = dht.readTemperature();
delay(50);
humid = dht.readHumidity();
delay(50);
if (request.indexOf("HTTP/1.1") != -1)
{
//Auto=false;
if (request.indexOf("?K=555") != -1)
{
showForm = "visible";
}
if (request.indexOf("?L=6") != -1 && request.indexOf("?L=6") <= 20)
{
Serial.println(wifiid); Serial.println(wifipass);
pos1 = request.indexOf("&username=") + 10;
pos2 = request.indexOf("&password=");
wifiid = request.substring(pos1, pos2);
wifiid.replace("+"," ");
pos1 = request.indexOf("&password=") + 10;
pos2 = request.indexOf("&endmark=777");
wifipass = request.substring(pos1, pos2);
showForm = "hidden";
Serial.println(wifiid);
Serial.println(wifipass);
wifiConnect(wifiid, wifipass);
writeString(10, wifiid);
writeString(60, wifipass);
}
if (request.indexOf("?H=111") != -1 && request.indexOf("?H=111") <= 20) {
Auto = false;
value = HIGH;
digitalWrite(ledPin, HIGH);
}
if (request.indexOf("?H=000") != -1 && request.indexOf("?H=000") <= 20) {
Auto = false;
value = LOW;
digitalWrite(ledPin, LOW);
}
if (request.indexOf("?S=") != -1 && request.indexOf("?S=") <= 20) {
Auto = true;
setTemp = x;
}
if (request.indexOf("?refresh=on") != -1 && request.indexOf("?refresh=on") <= 20) {
refresh_page = "checked";
}
else refresh_page = "";
String s = "HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n<!DOCTYPE HTML>\r\n";
s += "<html>\r\n";
s += "<head><title> Web Port </title> <style> #popup{visibility: " + showForm + "; border: solid#000000 2px; width: 20%; padding: 10px;}form {display: inline;} div {border: 3px solid #000; margin: 10%; padding: 10px;} body {margin: 0;}.parent{margin: 10px;}</style>";
s += "<meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0, user-scalable=no\" >";
s += "<meta charset=\"UTF-8\" >";
if (refresh_page == "checked") s += "<meta http-equiv=\"refresh\" content=\"10\">";
s += " </head><body><div>\r\n";
// начало тела web-страницы
s += "<center><h1 style=\"color:#00ff00; font-size:20px;\">Arduino ESP8266 Web Interface</h1></center>\r\n";
s += "<center><h2 style=\"color:#ff0000; font-family:verdana, sans-serif;\">Temperature is: " + (String)temp + " grad. C.</h2></center>\r\n";
s += "<center><h2 style=\"color:#0000ff; background:gold;\">Humidity is: " + (String)humid + " %</h2></center>\r\n";
s += "<center><h3 style=\"color:#00ff00; font-size:20px;\">" + conStatus + "</h3></center>\r\n";
s += "<form action='' method='get'><input type='hidden' name='K' value='555' /><input type='submit' value='Wi-Fi options' /></form>";
if (showForm == "visible")
{
s += "<center><form action='' id='popup' method='get' style =\"display : block;\"><input type='hidden' name='L' value='6' /><br>";
s += "SSID:<br> <input type=\"text\" name=\"username\"><br>";
s += "Password:<br> <input type=\"password\" name=\"password\"><br>";
s += "<input type='hidden' name='endmark' value='777' />";
s += "<input type='submit' value='Save' style=\"font-size:13pt; color:white; background-color:green;\" />\n</form></center></h2>\n";
}
s += "<h2><form action='' method='get'><input type='hidden' name='H' value='111' /><input type='submit' value='Heater ON' style=\"font-size:13pt; color:white; background-color:green;\" /></form> ";
s += "<form action='' method='get'><input type='hidden' name='H' value='000' /><input type='submit' value='Heater OFF' style=\"font-size:13pt; color:white; background-color:red;\" />\n</form></h2>\n";
s += "<span id=\"slider_value\" style=\"color:red;\"></span>";
s += "<h2><form action='' method='get' ><input type='range' name='S' min='0' max='100' step='1'value='0' oninput=\"show_value(this.value);\" /><input type='submit' value='Set Temperature' style=\"font-size:13pt; color:white; background-color:blue;\" />\n</form></h2>\n";
s += "<h2><form action='' method='get' ><input type='checkbox' name='refresh'" + refresh_page + " \" /><input type='submit' value='Refresh automatically' style=\"font-size:13pt; color:white; background-color:brown;\" />\n</form></h2>\n";
s += "<script> function show_value(x){document.getElementById(\"slider_value\").innerHTML=x;}</script>";
if (Auto)s += "<h2 style=\"color:#0000ff; background:gold;\">Auto mode, Set Temperature: " + (String)setTemp + " </h2>\r\n";
if (value == HIGH) {
s += "<center><h2 style=\"color:#ff0000; background:gold;\">Now Heater is ON</h2></center>\r\n";
}
else {
s += "<center><h2 style=\"color:#000000; background:gold;\">Now Heater is OFF</h2></center>\r\n";
}
// s+=request;
//s+="\n\n..."+wifiid+"...<br>..."+wifipass+"...";
// конец тела web-страницы
s += "</div></body></html>\n";
client.print(s);
delay(10);
client.stop();
//Serial.println(Auto);
return;
}
if (request.indexOf("/LED=ON") != -1)
{
digitalWrite(ledPin, HIGH);
value = HIGH;
Auto = false;
}
if (request.indexOf("/LED=OFF") != -1)
{
digitalWrite(ledPin, LOW);
value = LOW;
Auto = false;
}
if (value == HIGH) {
digitalWrite(ledPin, HIGH);
prefix = "LED is ON, ";
} else {
digitalWrite(ledPin, LOW);
prefix = "LED is OFF, ";
}
if (request.indexOf("/LED=Auto") != -1)
{
Auto = true;
setTemp = x;
prefix += " Auto, Set Point is:" + (String)setTemp;
}
String data = prefix + " temperature is: " + (String)temp + " grad. C, Humidity is: " + (String)humid + " %";
client.println(data);
delay(10);
client.flush();
client.stop();
}
